PRECISION MACHINING 精密機械加工

製造工程

  • 01

    素材切断

  • 02

    粗加工

  • 03

    熱処理

  • 04

    仕上げ加工

  • 05

    検査

  • 06

    製品発送

素材切断

製品形状にあった素材切断を行います。
後工程での加工条件を踏まえ、素材ロスを抑え最小の取り代となるよう切断します。
ブレードにパルス振動を与えるパルスカッティング機能を有したバンドソーを保有しており切削抵抗を低減することにより高速切断が可能です。

使用設備例

  • バンドソー

粗加工

切削加工は、手のひらサイズから4メートルにも及ぶ大型製品まで対応しております。
インバーやチタン(64Ti)、パーマロイ他難削材の加工実績もございます。

使用設備例

  • 縦型マシニングセンター
  • フライス盤
  • 旋盤(CNC/汎用)
  • 門形五面加工機
  • 縦軸ロータリー平面研削盤

熱処理

特殊鋼(ヤスキハガネ)の特性を最大限に生かす為、当社内で熱処理を行っております。
真空焼入炉を導入し、酸化・変形の少ない高水準な焼き入れ・焼き戻しを行っております。
インコネル・ステンレス鋼の時効処理、軟磁性材の水素雰囲気中での磁性処理にも対応致します。

使用設備例

  • 真空焼入炉
  • 焼戻し炉
  • 雰囲気炉

仕上げ加工

お客様のご要望にお応えするため、他社を圧倒する各種研削盤を保有しております。
丸物・平物・角物から高難度異形状にまで、高度な精密仕上研削を得意としております。
砥石メーカー様と砥石開発から取組み、ニーズに沿った仕上げ品質を提供致します。

使用設備例

  • ワイヤー放電加工機
  • 横軸ロータリー平面研削盤
  • 円筒研削盤(CNC/汎用)
  • 内面研削盤
  • 横軸平面研削盤(CNC/汎用)
  • 両面ラップ盤
  • プロファイル研削盤(CNC/汎用)

製品検査

高精度と高い安定性を備えた測定器により、厳密な品質管理を行っております。
素材から熱処理、加工までの一貫した品質保証体制を構築し、より安定した品質となるよう品質改善活動を実施しております。

使用設備例

  • CNC三次元測定機
  • 輪郭形状測定機
  • デジタルマイクロスコープ
  • 各種硬度計
    (ビッカース・マイクロビッカース・ロックウェル)
  • 表面粗さ測定器
  • 投影機
  • 画像寸法測定器
  • 形状測定マイクロスコープ
  • 非接触測定器

製品発送

全ての製品は厳しい検査をパスしたうえで発送されます。
製品の形状、仕様などに合わせた梱包を心掛けております。

主要設備

素材切断

設備名メーカーモデルワークサイズ台数
バンドソー株式会社AMADAHFA-250-SAφ2501
バンドソー株式会社AMADAHFA-300φ3002
バンドソー株式会社AMADAPCSAW-330φ3301
バンドソー株式会社AMADAHFA-400CNC、HFA-16Sφ4002
バンドソー株式会社AMADAHFA-500φ5001
シャーリング切断機コマツ産機株式会社KS4-24×12501

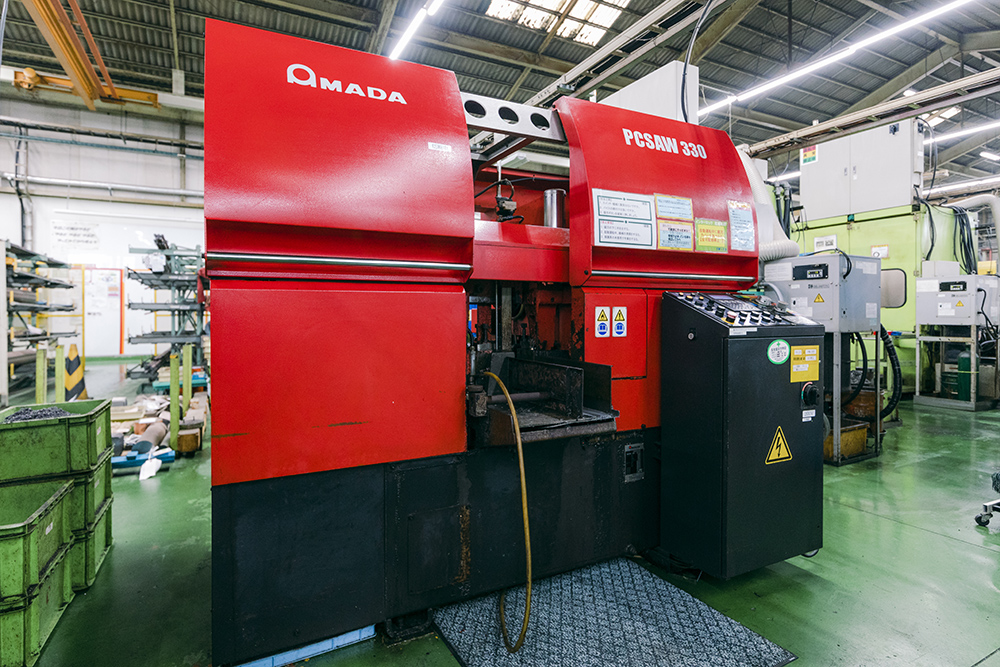

PCSAW-330

粗加工設備

設備名メーカーモデルワークサイズ台数
縦型マシニングセンタオークマ株式会社MC-30VAX510×Y330×Z4001
縦型マシニングセンタオークマ株式会社MC-4VA X410xY450xZ650 1
縦型マシニングセンタオークマ株式会社MC-4VAE X760xY400xZ450 1
縦型マシニングセンタオークマ株式会社MC-4VA,VB X760xY410xZ450 5
縦型マシニングセンタオークマ株式会社MC-40VB X760xY430xZ450 1
縦型マシニングセンタ株式会社牧野フライス製作所V33 X900xY500xZ350 1

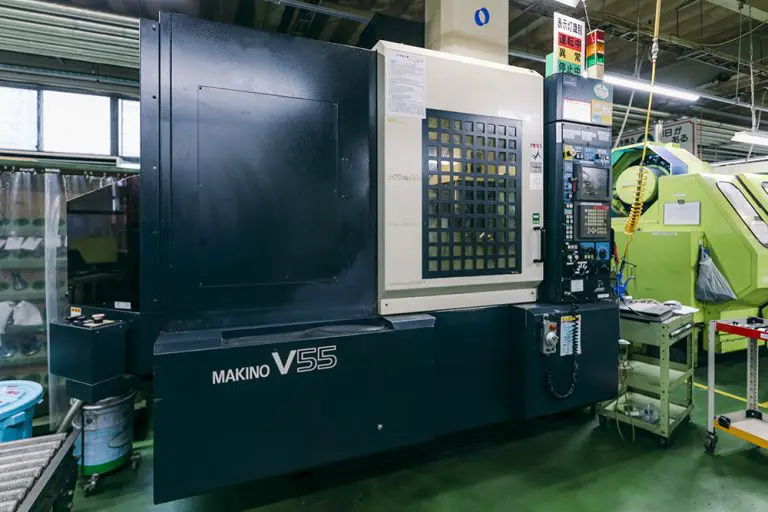

縦型マシニングセンタ株式会社牧野フライス製作所V55 X900xY500xZ450 2
縦型マシニングセンタファナック株式会社αーT21iFa X500xY400xZ3502
縦型マシニングセンタ豊田工機株式会社SV65 X1250xY600xZ500 1
門形五面加工機三菱重工工作機械株式会社MVR30 X4000xY2000xZ700 1
立フライス盤株式会社牧野フライス製作所KB-55 X450xY300x500 1
立フライス盤株式会社泰和製作所TMV-2 X700xY400x400 1
立フライス盤株式会社山崎技研YZ-8C X350xY540x850 1
立フライス盤株式会社山崎技研YZ-8L X1000xY500x500 1
CNC旋盤村田機械株式会社MW120 1
CNC旋盤オークマ株式会社LB-25 φ360×650 1
CNC旋盤オークマ株式会社LB-25 φ360×1250 1
CNC旋盤オークマ株式会社LB35ⅡCX1500 φ460×1500 1
旋盤株式会社滝澤鉄工所TAL-510 φ300×1000 1
旋盤株式会社滝澤鉄工所TAL-560 φ560×1500 1
旋盤株式会社山崎技研φ300×1000 1
ロータリー研削盤芝浦機械株式会社KRTC-9A φ850×200 1
ロータリー研削盤芝浦機械株式会社KRTC-11A φ1000×250 1
ロータリー研削盤芝浦機械株式会社KRTC-11A φ1100×400 1
ロータリー研削盤住重機械工業株式会社 SVR125φ1350×6401

熱処理設備

設備名メーカーワークサイズ
真空炉W400×H350×500L 1
真空炉SEAVAC株式会社W600×H600×900L 2
真空炉(焼結炉)W500×H500×800L 1
電気抵抗炉日本理器工業株式会社W450×H350×450L 2
電気抵抗炉東洋製作所W540×H800×790L 1
電気抵抗炉中日本炉工業株式会社W550×H350×1000L 1
電気抵抗炉W580×H200×550L 1
電気抵抗炉SEAVAC株式会社W600×H900×600L2

真空炉

仕上げ加工設備

設備名メーカーモデルワークサイズ台数
平面研削盤株式会社岡本工作機械製作所PSG-63DX,ACC12-24DX,PSG63SA1600×300 10
平面研削盤株式会社岡本工作機械製作所PSG-64AN 600×400 2
平面研削盤株式会社岡本工作機械製作所PSG-125DX 1200×500 1
平面研削盤株式会社岡本工作機械製作所PSG-15B 500×1500 1
平面研削盤日平産業株式会社NT-C 550×3100 1
NC平面研削盤株式会社岡本工作機械製作所KSK-22 150×250 1
NC平面研削盤株式会社岡本工作機械製作所CNC-42UP 300×200 1
NC平面研削盤株式会社岡本工作機械製作所UPZ52Li400×200 1
NC平面研削盤株式会社岡本工作機械製作所PSG-52DXNC 500×200 1
NC平面研削盤株式会社岡本工作機械製作所PSG-63DXNC 600×300 1
NC平面研削盤日立精工株式会社GHL-B516NSP 560×1700 1
NC平面研削盤住重機械工業株式会社KSH850S 800×5000 1
ロータリー平面研削盤株式会社三正製作所SS-501 φ400×100 1
ロータリー平面研削盤株式会社岡本工作機械製作所PRG-6DX φ550×250 1
円筒研削盤株式会社コンドウGLOSS-N450 φ80x450 2
円筒研削盤豊田工機株式会社GUX25x63 φ100x650 1
円筒研削盤株式会社コンドウGLOSS-450 φ120x470 1
円筒研削盤豊田工機株式会社GP15-50 φ150x500 1
円筒研削盤豊田工機株式会社GOP32x50 φ220x500 1
円筒研削盤株式会社シギヤ精機製作所GP30-60A φ250x600 1
円筒研削盤東芝機械株式会社KSR-325 φ300×2500 1
円筒研削盤豊田工機株式会社GOP32×100 φ320×1000 2
NC円筒研削盤オークマ株式会社GP-34N φ300×400 1
NC円筒研削盤株式会社ジェイテクトGE4Ai-50PRO φ320×500 1
NC円筒研削盤株式会社ジェイテクトGE4PI-100 φ400×1000 1
内面研削盤株式会社岡本工作機械製作所IGM-1E (φ1.2~φ133)×70 2
プロファイル研削盤株式会社岡本工作機械製作所OCG-2, OCG-2SA 130×150×160 2
NCプロファイル研削盤株式会社岡本工作機械製作所OCG-2NC φ135×150 1
NCプロファイル研削盤株式会社和井田製作所SPG-Wi φ160×200 1
NCプロファイル研削盤株式会社和井田製作所PGX-2000、2500、3500 φ200×240 6
丸刃研削盤株式会社光機械製作所X200×Y200xZ350 1
両面ラップ盤スピードファム株式会社12B-6L Φ850×360×40 1
両面ラップ盤スピードファム株式会社15B-5L-2M Φ1022×346×50 1
ワイヤカット放電加工機ファナック株式会社α-0iA X320×Y220×Z180 2
ワイヤカット放電加工機ファナック株式会社α-1iA X520×Y370×Z310 1
ワイヤカット放電加工機株式会社 ソディック AQ537L X570×Y370×Z350 1
ワイヤカット放電加工機株式会社 ソディック AL600G X600×Y400×Z350 1
細穴放電加工機株式会社 ソディック K1C X200×Y200×Z300 2
小型遠心バレル株式会社 チップトンHS-R30X 7.5L/Pot 2
大型遠心バレル株式会社 チップトンHSR-80 20L/Pot 1
小型振動バレル株式会社 チップトンCQ-20 20L 2
中型振動バレル株式会社 チップトンCL-50 50L 1
ビーズブラストW350×H400×350L2

検査設備

設備名メーカーモデル台数
三次元測定機 株式会社東京精密 SVA1000A 1
三次元測定機 株式会社東京精密 PA600A 1
画像寸法測定器 株式会社キーエンス IM70201
画像寸法測定器 株式会社キーエンス IM6020 1
真円度測定機 株式会社東京精密 RONDCOM NEX 300DX-11 1
万能投影機 株式会社ニコン V-20B 1
輪郭形状測定器 株式会社東京精密 CONTOURECORD2600 1
表面粗さ測定機 株式会社東京精密 SURFCOM1500SD3 1
Hcメーター 東北特殊鋼株式会社 K-HC-1000 1
Hcメーター 東北特殊鋼株式会社 K-HC-2000 1
BHトレーサー 東英工業株式会社 TRF-5AH 1
ロックウェル硬度計 株式会社 アカシ ATK-F3000 1

その他加工設備

設備名メーカーモデルワークサイズ台数
スライシングマシン株式会社岡本工作機械製作所ASM-UPX 105×220 1
スピニングマシン日本スピンドル製造株式会社VF-T1000-NC6 t4×φ1000 1
クランクプレス生野機械株式会社1
液体ホーニング株式会社不二精機製作所TF-10F φ200×800 1
ボール盤芦名鉄工所AUD-500520×3301
